SISTEMA AXONOMÉTRICO: Sistema isométrico

a.- Calculo analítico del coeficiente de reducción del sistema isométrico

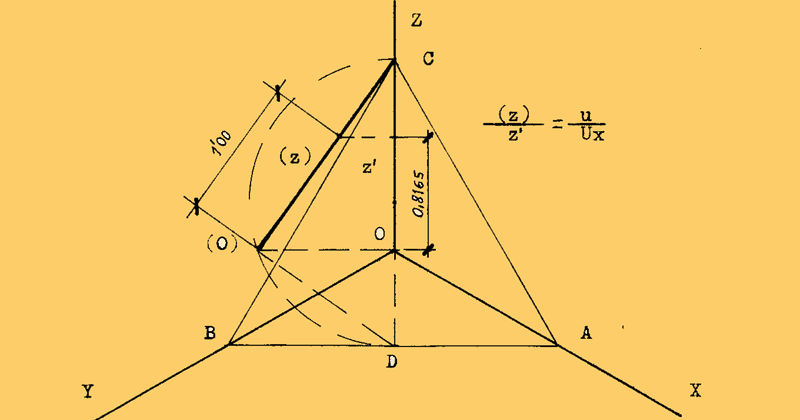

b.- Calculo gráfico del coeficiente de reducción del sistema isométrico.

Nota: Si no se aplica el coeficiente de reducción la figura resultante es 1,22 veces mayor que la figura en realidad.

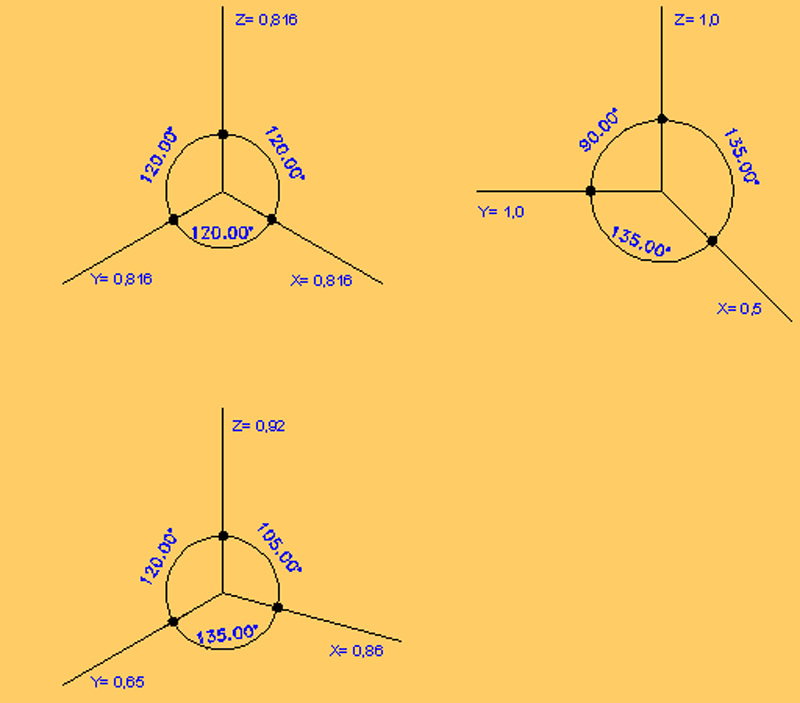

Ejemplo de Calculo de coeficiente
